项目概要
针对电子设备中印制板组件（PCBA）动力学建模精度难题，提出一种结合含铜量回归建模与分级模型修正的方法。通过对23块不同含铜量的印制板开展模态试验与参数辨识，建立含铜体积分数与等效弹性模量的回归模型；遵循“基板 → 电装件 → 组件”逐级修正策略，最终通过随机振动试验验证了修正模型在响应预测上的高置信度。该方案为不同布线密度PCB的初始参数选取提供了定量依据，并形成了可推广的复杂电子装备建模流程。
客户领域
航空航天 / 汽车电子 / 军工
服务时间
2024 - 2025
关键技术
含铜量回归 / 分级修正 / 随机振动
交付成果
修正模型 + 回归公式 + 验证报告
技术挑战
- 印制板含铜量随布线密度变化，材料参数难以准确预估，初始建模依赖经验
- 元器件多尺度、连接界面复杂，一次性修正易导致参数耦合误差
- 高阶模态与局部响应预测精度要求高，传统各向同性模型难以满足
- 缺乏从基板到组件的系统性参数传递与验证方法
解决方案
- 对23块不同含铜量印制板进行自由模态试验，联合ANSYS-AsFEMtools进行灵敏度分析与模型修正

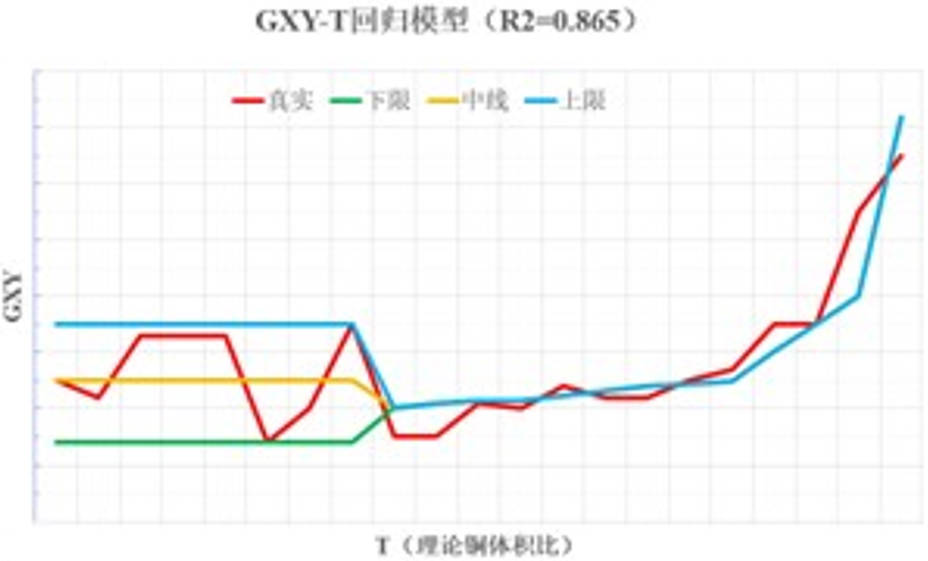

- 基于最小二乘法建立含铜体积分数与正交各向异性弹性模量的线性和二次回归模型（R²最高达0.87）
- 实施分级修正策略：基板级 → 电装件级 → 组件级，逐级传递参数，隔离误差源

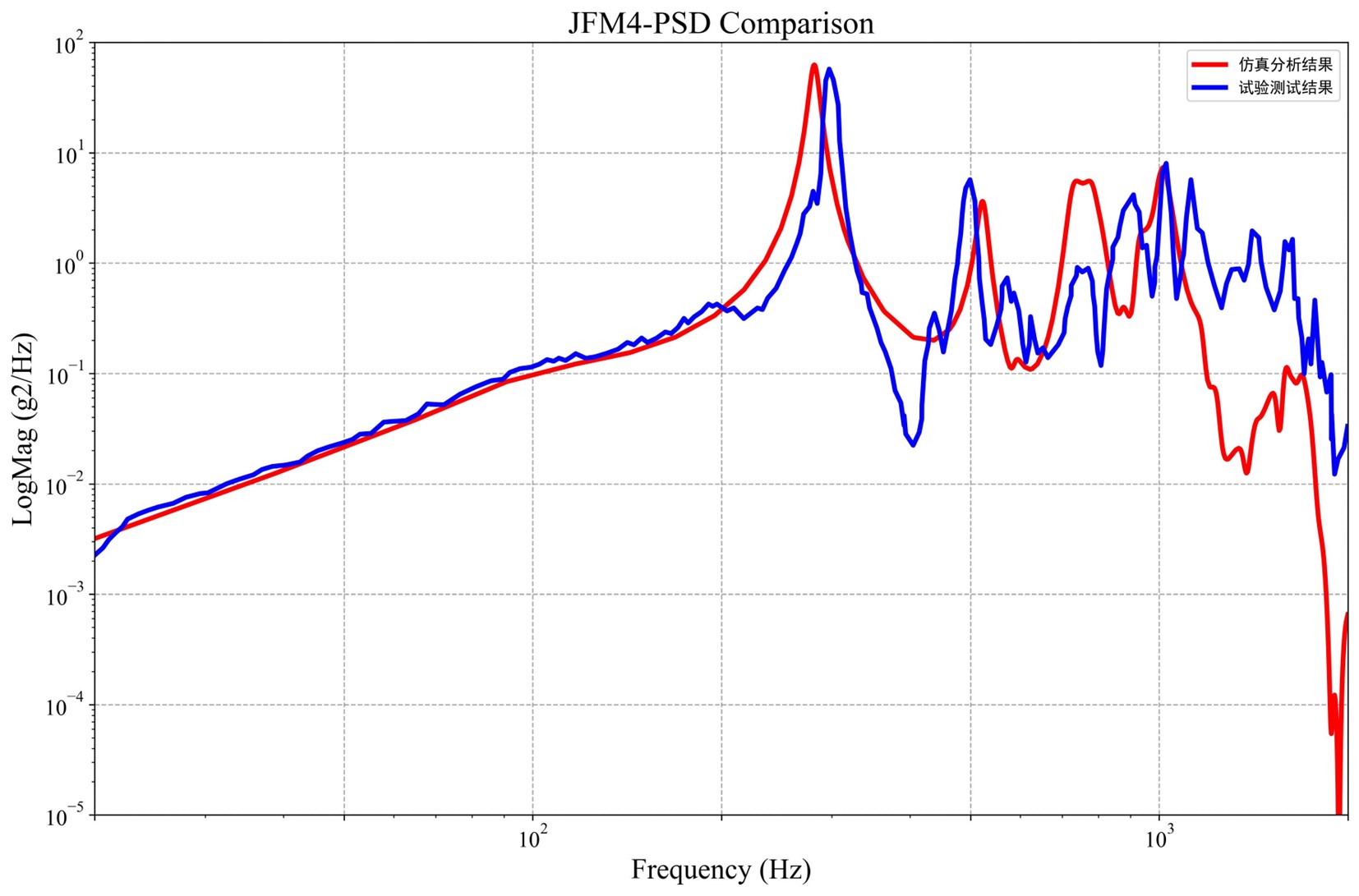

- 通过装配体随机振动试验对比PSD曲线，验证模型响应预测能力
成果与价值
- 修正后基板模型前6阶频率误差＜3.5%，组件模型频率误差＜5%，加速度RMS误差＜5%
- 回归模型为不同布线密度PCB的初始参数选取提供了定量依据，拟合优度R²达0.78~0.87
- 分级修正策略有效隔离误差源，已推广至多个复杂电子装备型号研制
- 高阶峰值偏差分析指出了连接界面建模与阻尼设置的改进方向
分级修正策略
遵循“自底向上”逐级修正流程，有效隔离不同层级的误差源：
- 基板级：通过23块裸板模态试验，修正正交各向异性材料参数（EX, EY, GXY），并建立含铜量回归模型
- 电装件级：引入元器件简化模型，修正元器件等效刚度与质量分布
- 组件级：考虑印制板与框架连接界面（螺栓模拟），修正连接刚度及边界条件
- 最终通过装配体随机振动试验验证整体响应精度
