项目概要
针对某大型工程机械核心架体（主要结构为钢管及板材），采用壳单元建模。由于钢管存在弯曲弧度，简化后的直管/等厚壳模型厚度取值偏高，导致整体刚度失真。通过模态试验，将壳单元厚度作为修正参数，在不修改材料参数的前提下，使有限元模型准确反映真实结构动态特性，为后续轻量化设计提供高精度数字模型。
注意：右图为AI生成的图片，与项目无关。
客户领域
工程机械 · 重型装备
服务时间
2024年8月~10月
主要工具
ABAQUS、AsFEMtools软件及模态试验设备
交付成果
修正后有限元模型 + 修正报告
技术挑战
- 架体包含大量钢管，由于弧度存在，简化建模时采用直管或等厚壳单元，导致局部刚度偏大，初始厚度取值过高
- 初始有限元模型前十阶模态频率与试验值误差超过15%，振型相关性低
- 客户不允许修改材料参数（金属材料性能稳定，需保持原始手册值），必须通过几何/厚度参数校准模型
- 后续疲劳分析对模型精度要求极高，必须保证动态响应一致
解决方案
- 使用ABAQUS软件建立参数化有限元模型，进行模态分析
- 通过AsFEMtools软件预试验分析模块优化自由模态试验方案，包括传感器和激励点的数量、位置和方向，最佳悬挂位置
- 采用多参考点锤击法模态试验，获取结构自由边界前十阶模态参数
- 通过灵敏度分析筛选对动态特性影响显著的厚度区域（倒角、连接、主梁），将这些区域的壳厚度选为修正参数
- 基于自研模型修正算法修正壳单元厚度值，使仿真与试验偏差最小化，厚度变量在合理范围内变化
成果与价值

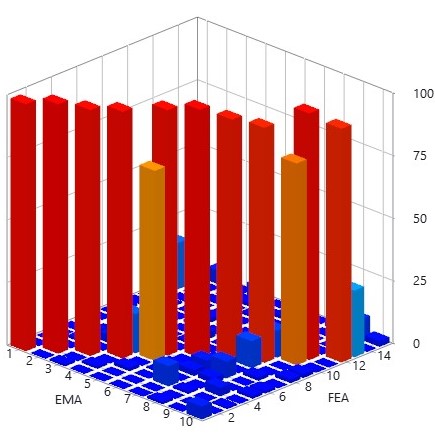

- 修正后模型前六阶模态频率误差均＜3%，MAC对角值＞0.94
- 倒角区域壳厚度最终修正值相比初始建模降低约10%~15%，与实际弧度导致的刚度折减相符
- 形成“壳厚修正”标准化流程，已推广至该企业其他含钢管/薄壁结构产品
架体模型修正流程
在不涉及具体数据前提下，下图概述了本次项目采用的“仿真-试验-模型修正”闭环流程：
- 几何清理与壳网格划分（抽取中面），模态分析
- 自由边界模态试验（弹性绳悬挂，多点激励）
- 参数灵敏度分析 & 选取关键厚度区域作为设计变量
- 模型修正迭代，最小化仿真与试验偏差
* 本页面所有技术描述均经过脱敏处理，不包含任何具体几何参数、试验原始数据及客户敏感信息。
