铺层定位加工系统

        PlyMatch是一项先进的车间创新技术,集硬件和软件于一体,是一款在铺层制造过程中对构件进行准确、正确地铺层定位的系统。
        在手工铺放复合材料的过程中,需要将干/湿纤维或预浸料准确的定位在构件模具表面或已铺的铺层上。为了帮助操作员对每个铺层进行准确的定位,经常需要使用一些制样方法和特殊设备。在高成本、高性能的复合材料构件的加工中,准确的铺层铺放顺序、纤维方向等,都是非常重要的因素,它们决定了构件是否有良好的质量。

Ply Match介绍

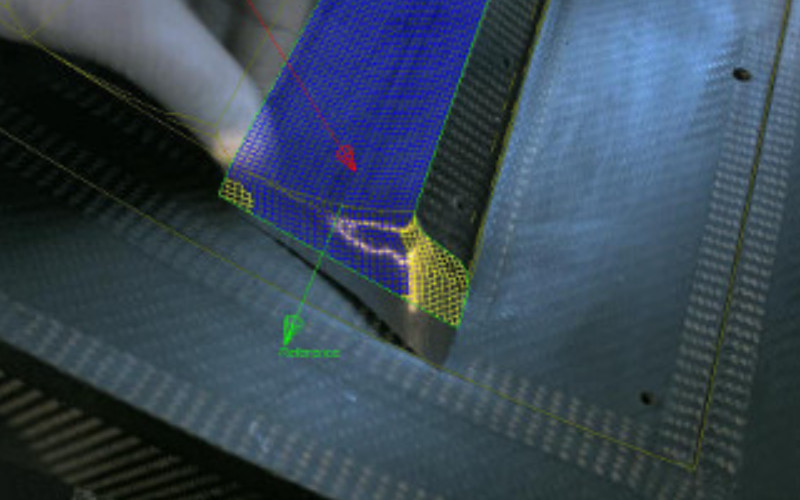

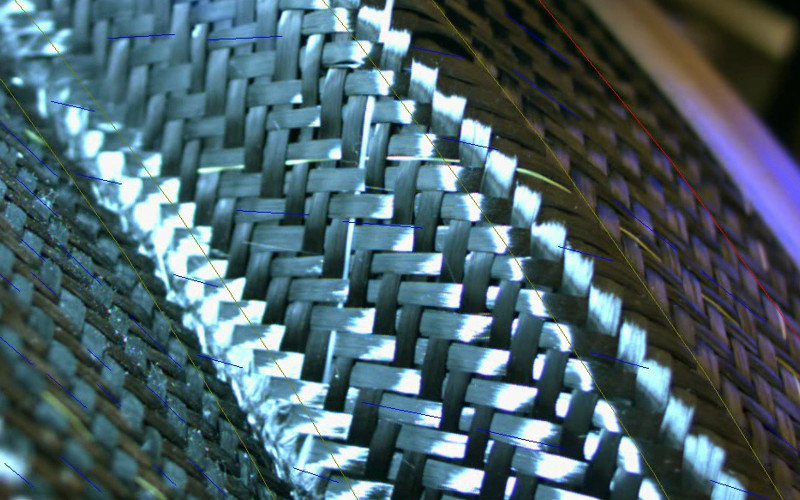

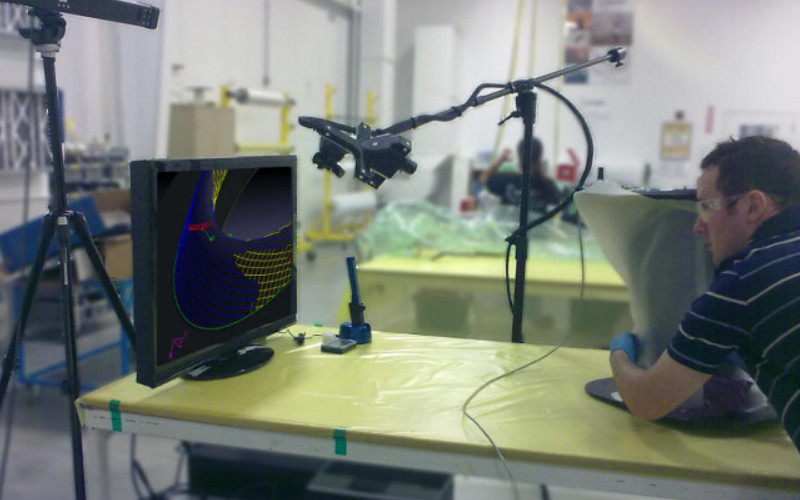

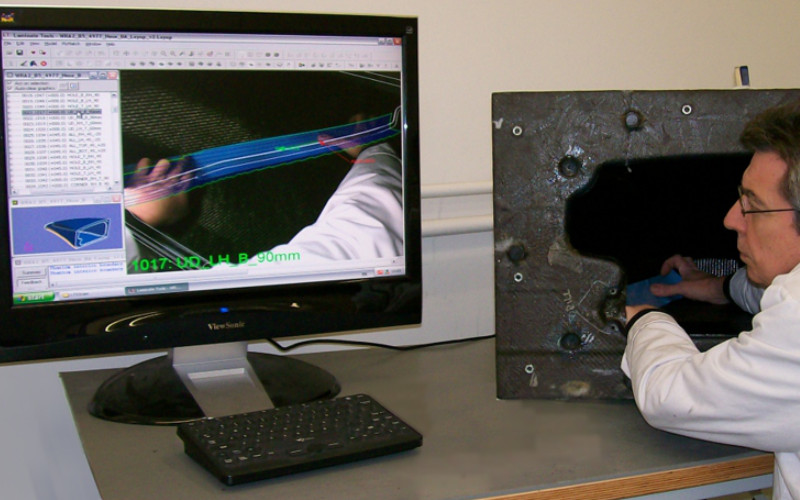

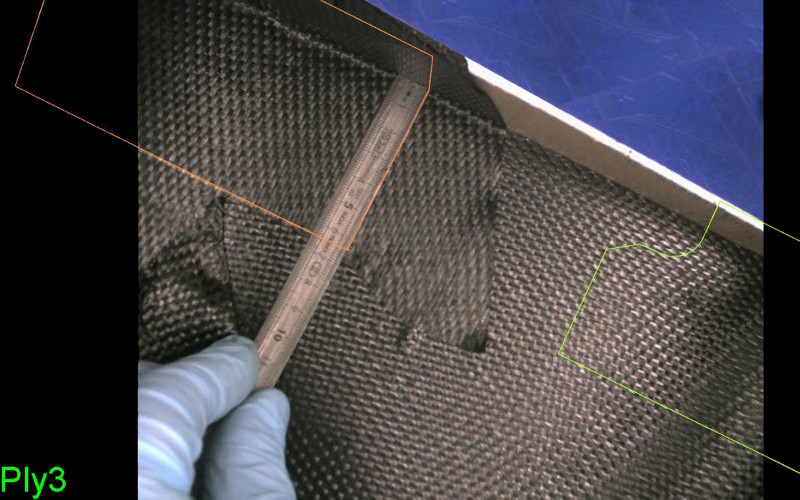

        新型铺层可视化辅助系统可以在屏幕上显示工作人员的实时操作视频图像和计算机软件中生成的构件模具(CAD格式)的复合材料铺层图像的叠加影像。操作员看着屏幕,PlyMatch动态指导操作人员将实际铺层与软件绘制的图像对齐,准确的铺放复合材料铺层。


        几乎任意的CAD软件或Laminate Tools 产生的铺层图像都能准确的显示在模具相应的位置上。这样,铺层信息直接来源于计算机软件的铺层设计,不需要任何数据转换或操作,保证了铺层的设计和加工的准确一致。

PlyMatch 关键特点

▶ 适合一个方向只能看到部分曲面的高弯曲构件。
▶ 模具可随时移动而无需重新校准。
▶ 可以显示完整的覆盖区域、剪口、褶皱警示区域、起始铺放点等信息,而不仅仅是铺层区域的轮廓线。
▶ 显示所有的CAD文件信息(如曲线)。
▶ 可用于模具内表面(如圆柱体内部)。
▶ 适用于制造小的零件。
▶ 可用来制样。
▶ 可直接在复合材料设计软件Laminate Tools中使用,不需要任何数据转换。
▶ 以录像形式记录加工过程,进行质量控制。
▶ 可手提,便于携带。
▶ 购买成本低。
▶ 维修成本几乎为零。
▶ 可以作为CMM 坐标测量仪使用。
▶ 可以灵活的进行不同配置以满足用户需求(根据用户要求,增加传感器、无线探头、显示硬件的数量)。
