复合材料设计分析制造一体化

       Laminate Tools是目前国际上一款将复合材料铺层设计、分析、刚度强度校核和制造功能集于一体的软件。
       Laminate Tools吸收了30年以来被全世界复合材料专家所证实的核心技术,超越了现有许多产品只关注一个特定领域的特性。从初始的复合材料铺层模型建立、层合结构分析校核、到最终设计方案的确定以及所有铺层设计信息和制造信息的输出,都在同一个平台下的数据库中完成,没有数据传递和转换误差,保证了数据的准确性,提高了设计部门、分析部门、制造工艺部门之间的协同效率,实现了设计、分析与制造的无缝集成,奠定了复合材料数字信息化和智能制造的基础。

Laminate Tools关键特点

▶ 专注于复合材料领域。
▶ 将复合材料铺层设计、分析、刚度强度校核和制造功能集于一体。
▶ 支持多种标准的工业软件,与Nastran 、 Abaqus、 Ansys、CAD友好的接口。
▶ 三维可视化界面,并能进行设计校核,快速识别危险区域。
▶ 各部门之间可以准确安全的传递信息。
▶ 查看过去的设计以供参考,不需要原始软件,不存在意外的风险。
▶ 输出全部的铺层设计信息和制造信息,确保制造和设计的一致性。
▶ 关联裁布机,自动裁剪铺层单层。
▶ 关联激光投影和铺层定位系统PlyMatch,指导加工人员在模具上准确的铺放铺层。

Laminate Tools设计、分析、校核和制造一体化流程

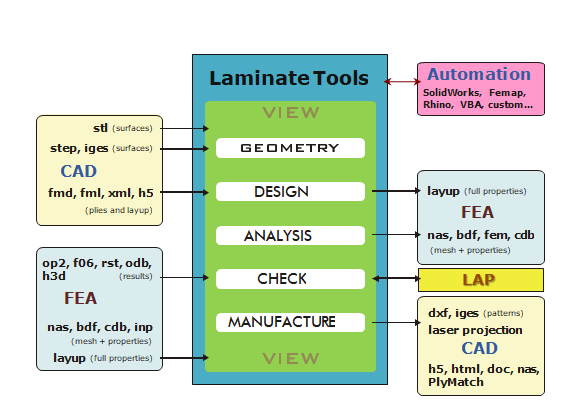

       Laminate Tools由几何、设计、分析、检查、制造工艺等扩展模块组成。通过几个模块的相互配合使用,快速准确的实现复合材料结构从铺层设计、仿真分析、应力与失效校核到辅助加工制造的整个过程。Laminate Tools与其它应用软件的交互作用关系如下图所示。

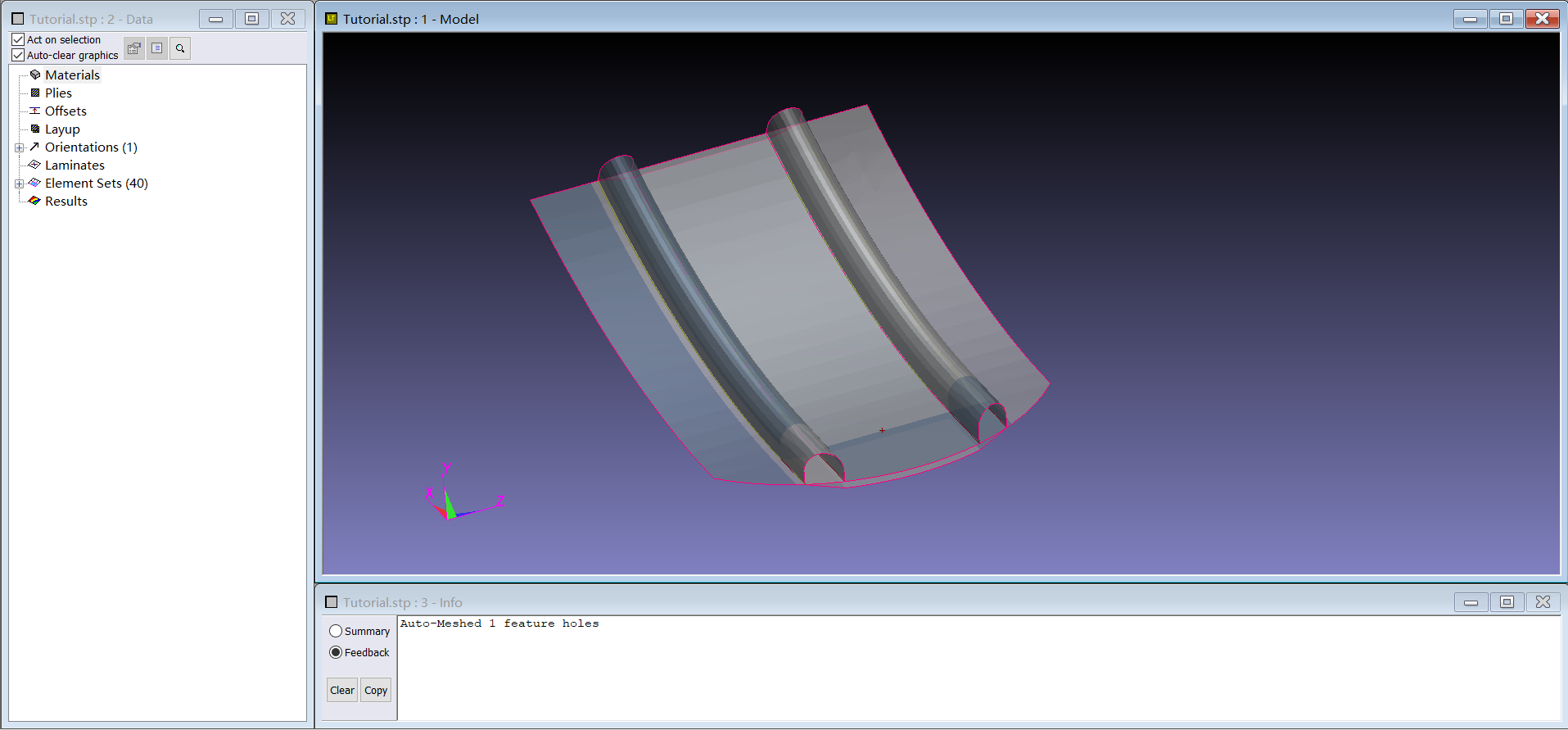

▶ 导入CAD曲线和曲面,并将导入模型自动划分网格。Laminate Tools几何模块提供了基于几何的复合材料铺层设计能力,使铺层设计功能得到扩展,并且可以起到提高铺层设计效率的作用。

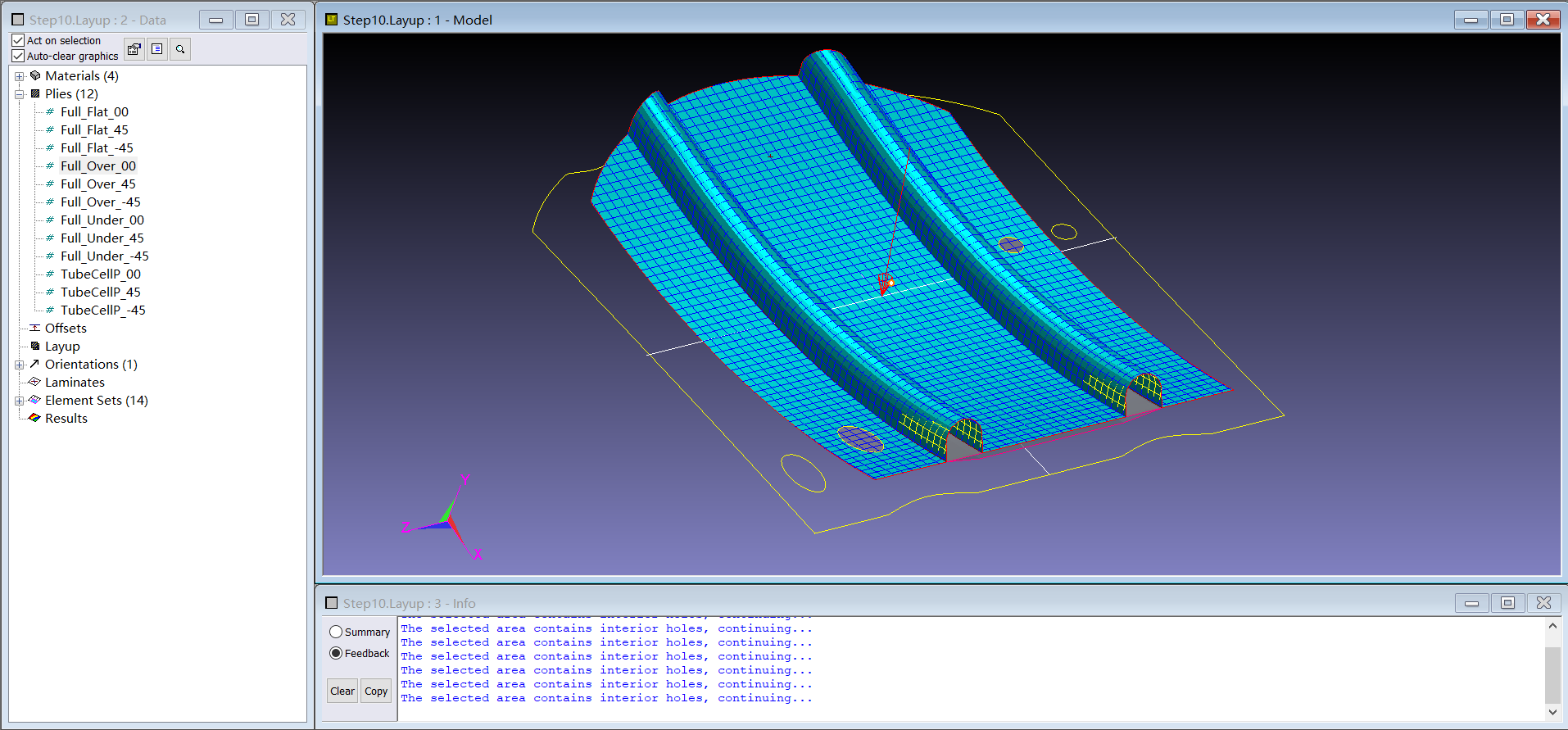

▶ 模拟纤维在复杂面上的铺设,设计和修改复合材料整体铺设方案。Laminate Tools设计模块提供了材料的定义、铺层单层的覆盖区域、铺层单层的的初始铺设位置、纤维角度、铺层剪口等一系列功能。每一步的铺层设计都会考虑到加工制造的可行性,能够完全按照设计要求来制造产品,保证设计与制造的一致性。

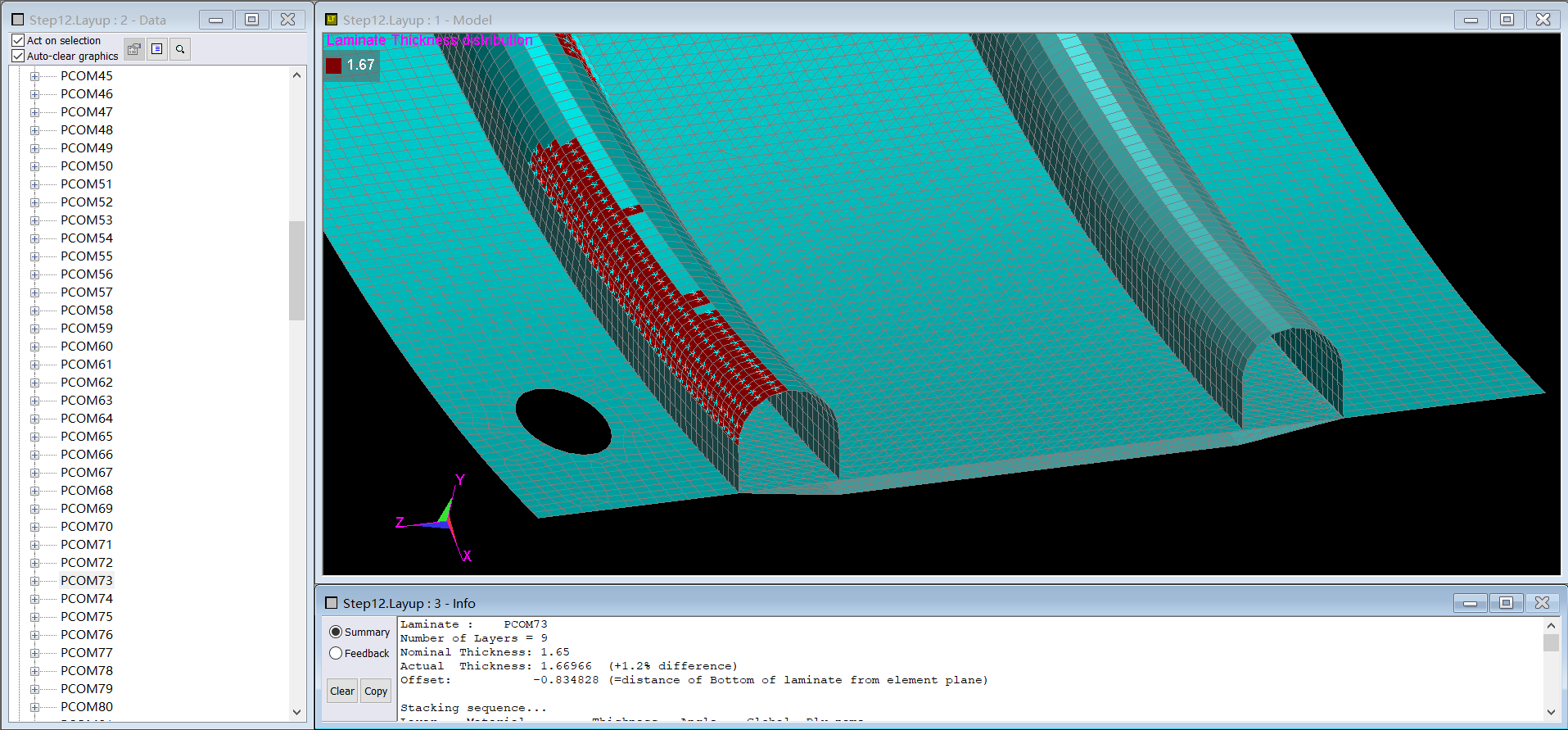

▶ 将整个复合材料铺层的力学性能参数准确的转为有限元分析使用的单元材料特性,并传递到Nastran或Ansys的有限元模型中。一般的复合材料铺层设计软件不能有效的将复合材料结构的单元特性参数准确的导入主流CAE软件中计算,而具有分析能力的CAE软件又不具备材料参数准确定义的条件。Laminate Tools分析模块解决了这一难题,使层合复合材料结构的分析结果更加准确可靠。

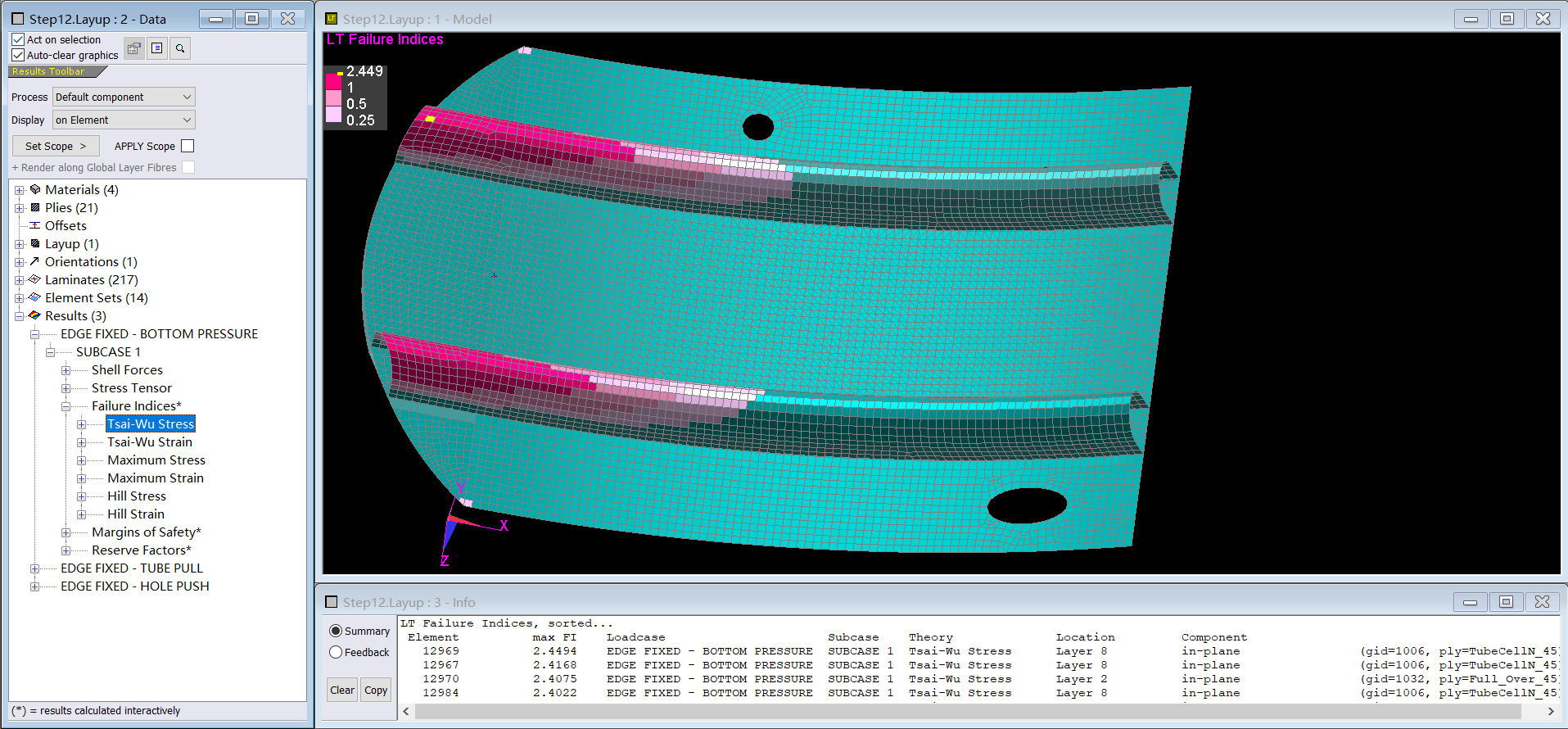

▶ 检查有限元分析结果,生成新的失效指数、安全裕度等。Laminate Tools校核模块能够帮助设计师了解复杂工况对复合材料结构的影响,快速圈定构件薄弱区域,识别问题,然后评估校正。同样的,过度的保守设计也能被快速识别并采取优化措施。校核模块节省了团队时间,避免设计失误。

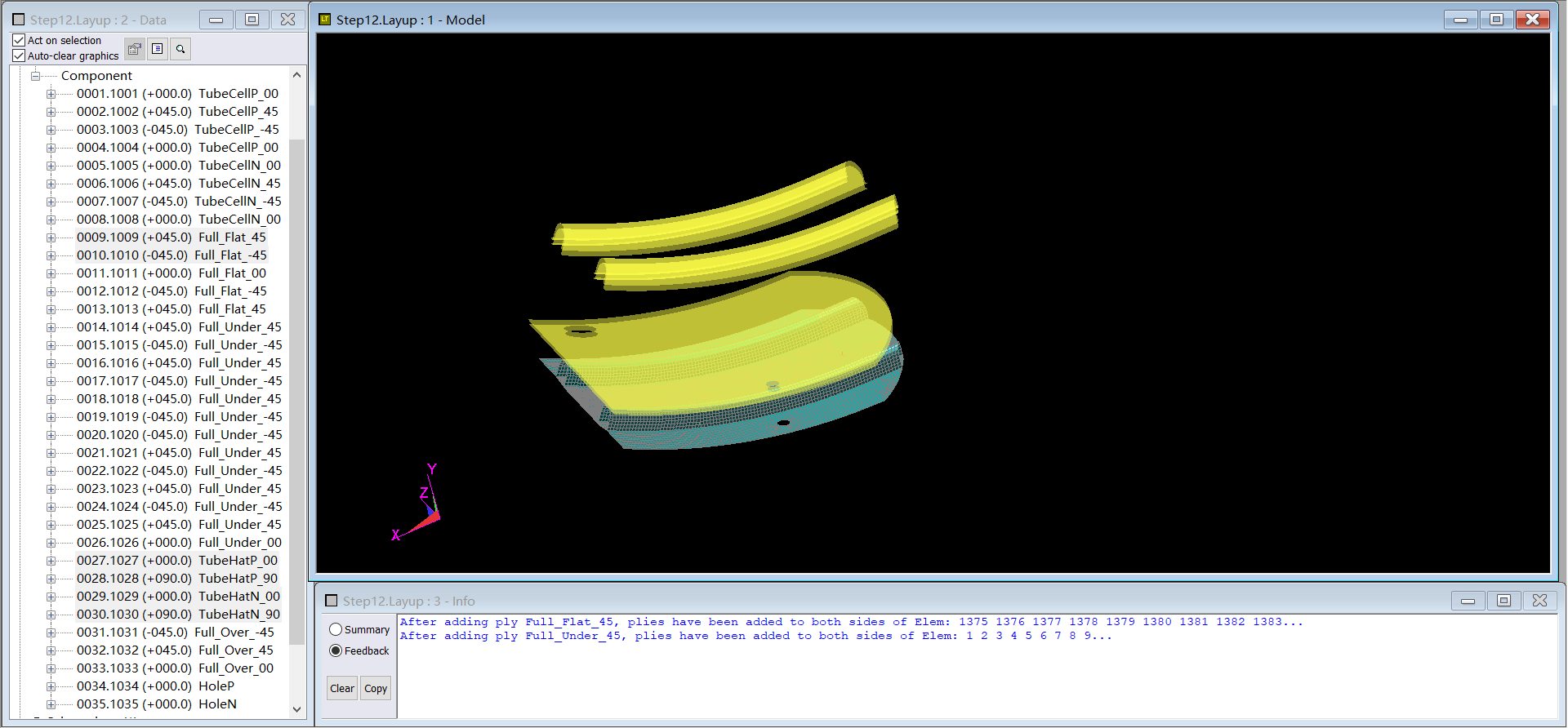

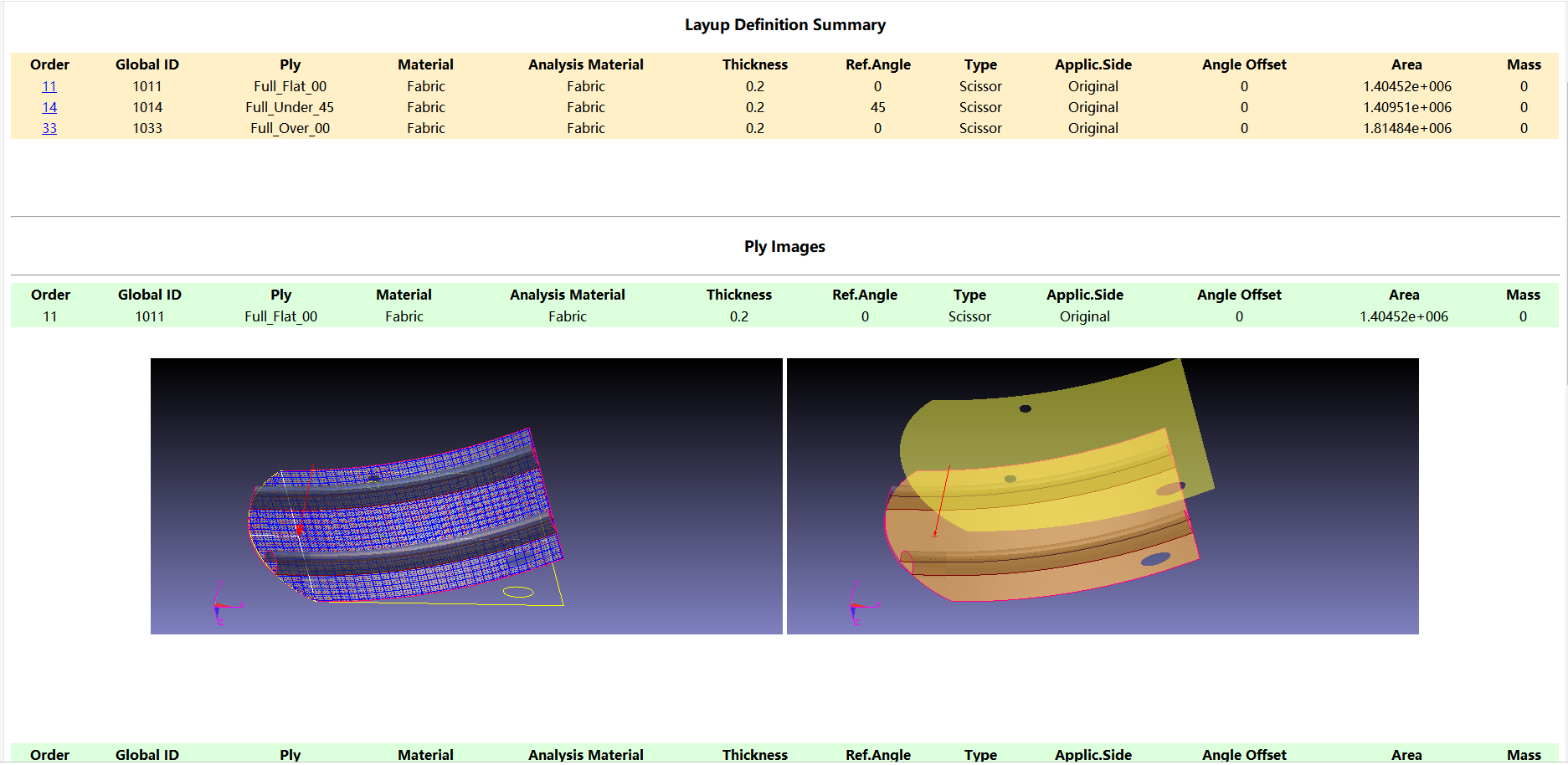

▶ 输出铺层展平图并输入CAD,生成模具面和激光投射数据。Laminate Tools制造模块输出准确的设计制造信息,而且这些信息非常容易被操作人员理解。无需设计人员过多指导,操作人员就能独立完成整个产品的加工。
Laminate Tools 用户
▶ 空客、庞巴迪、波音等飞机制造企业。
▶ 红牛、法拉利、迈凯伦等全球所有的F1跑车公司。
▶ 阿斯顿马丁、兰博基尼、保时捷等全球知名的汽车公司。
▶ 维斯塔斯、西门子等风电公司。
▶ 邓禄普、卡拉威等高尔夫用品制造公司。
▶ 剑桥大学、伯明翰大学等知名高校。
